本发明针对健身器械表面汗液残留难以彻底清洁的问题，创新性地在杠铃座设置微型压力传感器与自动清洁装置。通过传感器检测使用者离开状态后，自动启动清洁棉块沿防滑垫层进行擦拭，配合指示灯提示使用状态，实现器械表面的及时自动清洁，避免交叉感染，提升使用卫生与体验。
力量锻炼器械广泛应用于体育、军事训练与健身锻炼当中，然很在训练过程中无可避免的人身体出现排汗现象，虽然器械与人体接触的地方设有吸汗棉，但是不可避免的与人类皮肤接触的器材表面还是会沾上汗液，而健身场所往往在一天结束后进行擦拭，但是当一人使用完毕后，下一人员使用还是会沾染上他人的汗液，还是会出现不够清洁的问题出现，因此当健身场所有人使用完力量锻炼器械后及时擦拭成为了一大难题。
为了弥补以上不足，本发明提供了一种支腿抬高试验功能锻炼器，以解决上述背景技术中的问题。
一种力量训练器材，包括底座，所述底座顶部的两侧分别固定连接有竖板，两个所述竖板之间设有杠铃，所述杠铃一侧设有提供给杠铃两端悬挂的杠铃片，所述竖板之间的下方所述底座顶部上设有杠铃座，所述杠铃座的顶部表面上设有若干凹槽，所述凹槽内设有微型压力传感器，所述杠铃座的顶部表面设有吸汗棉块，所述吸汗棉块朝向所述杠铃座顶部一面上设有与所述微型压力传感器的触感头相匹配的插入孔，所述杠铃座的顶部设有包裹所述吸汗棉块的防滑垫层，所述微型压力传感器通过信号线与服务器连接，所述清洁液箱位于所述杠铃座一端，所述清洁液箱内底部内盛有清洁液，所述清洁液箱的顶部设有清洁盖，所述清洁盖下方的清洁液箱空腔内设有阻挡横板，所述阻挡横板上设有电动推杆，所述电动推杆的延伸杆顶端设有挤压杆，所述清洁盖靠近杠铃座的一侧顶部设有清洁插入口，所述清洁插入口的下方所述阻挡横板上设有进入口，所述清洁液箱底部设有清洁棉块，所述清洁棉块的顶部延伸出所述清洁插入口，所述清洁棉块的顶部设有连接杆，所述连接杆的两端分别设有升降杆，所述升降杆的基座与直线导轨的滑块顶部固定连接，所述直线导轨位于所述杠铃座一侧的固定块上，所述直线导轨的滑块通过伺服电机控制驱动。
作为优选的技术方案，所述杠铃座对应人体头部、背部与臀部位置上设有凹槽，方便微型压力传感器的传感头受到人体的压力。
作为优选的技术方案，所述防滑垫层的重量不会触发所述微型压力传感器，避免错误传感信息的发送。
作为优选的技术方案，所述挤压杆的高度小于所述清洁盖内到阻挡横板顶部的高度，所述电动推杆的延伸杆上的挤华体会体育压杆能够延伸到所述清洁插入口的中央位置，能够挤压清洁插入口的清洁棉块，又不会将清洁棉块夹在在清洁液箱上，方便清洁棉块提出。
作为优选的技术方案，所述清洁插入口与所述阻挡横板的进入口大小形状相同，方便清洁棉块蘸取清洁液箱内的清洁液。
作为优选的技术方案，所述升降杆升起后的高度使所述清洁棉块的底部碰触到所述防滑垫层，所述清洁棉块碰触到所述防滑垫层顶层但是不触发所述微型压力传感器，避免错误传感信息的发送。
作为优选的技术方案，所述服务器通过信号线分别与电动推杆的开关控制器、升降杆的开关控制器与直线导轨的伺服电机开关控制器连接，通过服务器设定的程序发出信号控制各设备的开关。
作为优选的技术方案，还包括指示灯组，所述指示灯组包括绿色指示灯与红色指示灯，所述绿色指示灯与红色指示灯的开关控制器通过信号线与所述服务器连接，方便通过指示灯的颜色得知是否训练器材清理。
由于采用了上述技术方案一种力量训练器材包括底座，所述底座顶部的两侧分别固定连接有竖板，两个所述竖板之间设有杠铃，所述杠铃一侧设有提供给杠铃两端悬挂的杠铃片，所述竖板之间的下方所述底座顶部上设有杠铃座，所述杠铃座的顶部表面上设有若干凹槽，所述凹槽内设有微型压力传感器，所述杠铃座的顶部表面设有吸汗棉块，所述吸汗棉块朝向所述杠铃座顶部一面上设有与所述微型压力传感器的触感头相匹配的插入孔，所述杠铃座的顶部设有包裹所述吸汗棉块的防滑垫层，所述微型压力传感器通过信号线与服务器连接，所述清洁液箱位于所述杠铃座一端，所述清洁液箱内底部内盛有清洁液，所述清洁液箱的顶部设有清洁盖，所述清洁盖下方的清洁液箱空腔内设有阻挡横板，所述阻挡横板上设有电动推杆，所述电动推杆的延伸杆顶端设有挤压杆，所述清洁盖靠近杠铃座的一侧顶部设有清洁插入口，所述清洁插入口的下方所述阻挡横板上设有进入口，所述清洁液箱底部设有清洁棉块，所述清洁棉块的顶部延伸出所述清洁插入口，所述清洁棉块的顶部设有连接杆，所述连接杆的两端分别设有升降杆，所述升降杆的基座与直线导轨的滑块顶部固定连接，所述直线导轨位于所述杠铃座一侧的固定块上，所述直线导轨的滑块通过伺服电机控制驱动。
本发明能够及时自动清洁杠铃座表面，避免下一位使用者沾染到汗液，提高了清洁程度，提高了使用质量。
为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。
其中：1-底座；2-竖板；3-杠铃座；4-压力传感器；40-触感头；5-服务器；50-控制主板；500-电源供电模块；501-压力传感信号接收模块；502-开关指令发出模块；503-开启关闭信息接收模块；
6-清洁液箱；60-电动推杆；61-清洁盖；62-阻挡横板；63-挤压杆；64-清洁棉块；7-连接杆；8-升降杆；9-直线-红色指示灯；11-吸汗棉块；12-防滑垫层；13-固定块。

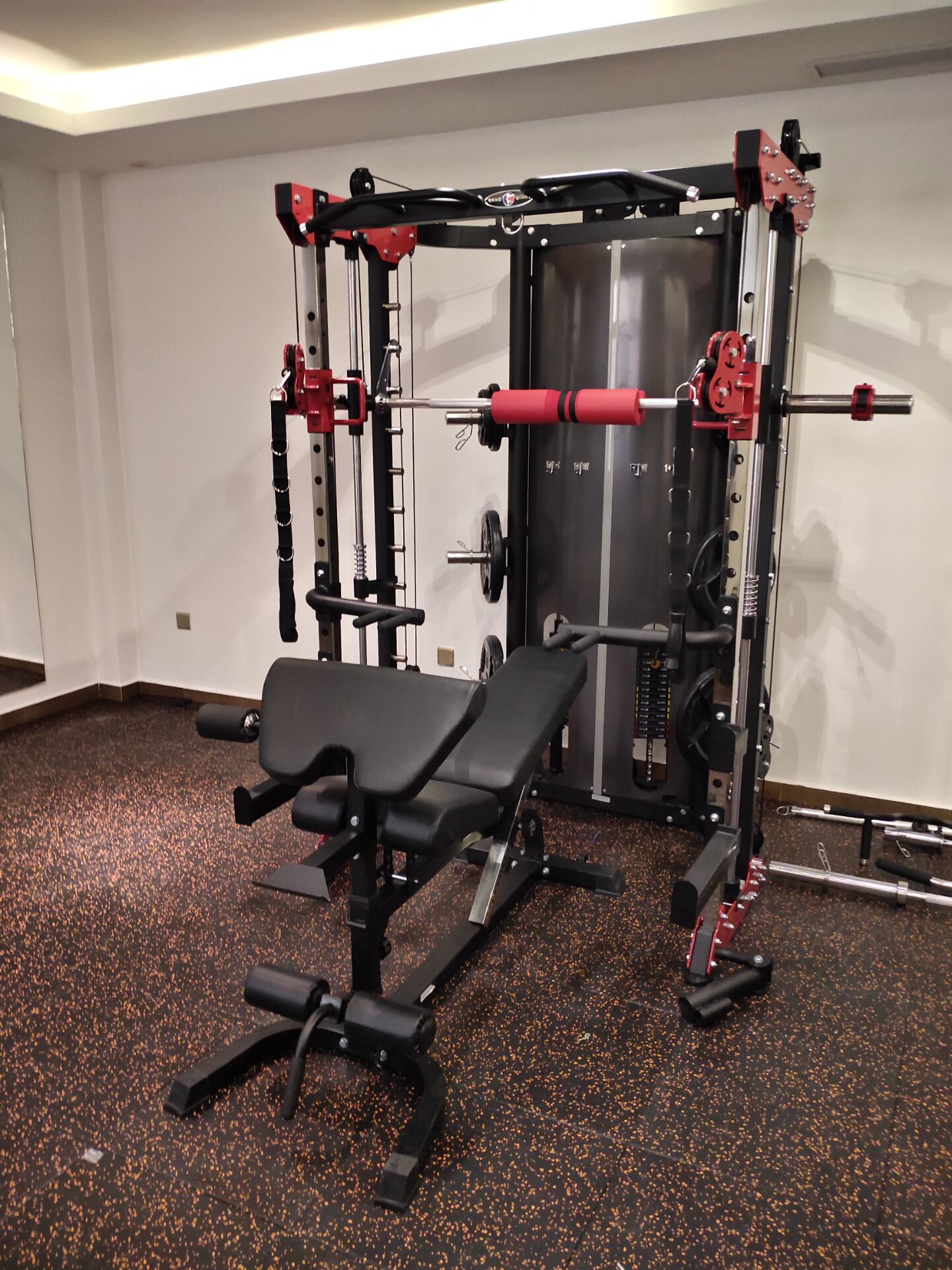

如图1、图2和图3所示，一种力量训练器材，包括底座1，所述底座1顶部的两侧分别固定连接有竖板2，两个所述竖板2之间设有杠铃，所述杠铃一侧设有提供给杠铃两端悬挂的杠铃片，所述竖板2之间的下方所述底座1顶部上设有杠铃座3，所述杠铃座3的顶部表面上设有若干凹槽，所述凹槽内设有微型压力传感器4，所述杠铃座3的顶部表面设有吸汗棉块11，所述吸汗棉块11朝向所述杠铃座3顶部一面上设有与所述微型压力传感器4的触感头40相匹配的的插入孔，所述杠铃座3的顶部设有包裹所述吸汗棉块11的防滑垫层12，所述微型压力传感器4通过信号线内底部内盛有清洁液，所述清洁液箱6的顶部设有清洁盖61，所述清洁盖61下方的清洁液箱6空腔内设有阻挡横板62，所述阻挡横板62上设有电动推杆60，所述电动推杆60的延伸杆顶端设有挤压杆63，所述清洁盖61靠近杠铃座3的一侧顶部设有清洁插入口，所述清洁插入口的下方所述阻挡横板62上设有进入口，所述清洁液箱6底部设有清洁棉块64，所述清洁棉块64的顶部延伸出所述清洁插入口，所述清洁棉块64的顶部设有连接杆7，所述连接杆7的两端分别设有升降杆8，所述升降杆8的基座与直线顶部固定连接，所述直线上，所述直线控制驱动。
所述杠铃座3对应人体头部、背部与臀部位置上设有凹槽，方便微型压力传感器的传感头受到人体的压力。
所述防滑垫层12的重量不会触发所述微型压力传感器4，避免错误传感信息的发送。
所述挤压杆63的高度小于所述清洁盖61内到阻挡横板62顶部的高度，所述电动推杆60的延伸杆上的挤压杆63能够延伸到所述清洁插入口的中央位置，能够挤压清洁插入口的清洁棉块，又不会将清洁棉块夹在在清洁液箱6上，方便清洁棉块64提出。
所述清洁插入口与所述阻挡横板62的进入口大小形状相同，方便清洁棉块64蘸取清洁液箱内的清洁液。
所述升降杆8升起后的高度使所述清洁棉块64的底部碰触到所述防滑垫层12，所述清洁棉块64碰触到所述防滑垫层12顶层但是不触发所述微型压力传感器4，避免错误传感信息的发送。
所述服务器5通过信号线的开关控制器与直线开关控制器连接，通过服务器5设定的程序发出信号控制各设备的开关。
还包括指示灯组10，所述指示灯组10包括绿色指示灯100与红色指示灯101，所述绿色指示灯100与红色指示灯101的开关控制器通过信号线连接，方便通过指示灯的颜色得知是否训练器材清理。
服务器5包括控制主板50、电源供电模块500、压力传感信号接收模块501、开关指令发出模块502、开启关闭信息接收模块503，
所述电源供电模块500、开启关闭信息接收模块503、压力传感信号接收模块501分别与控制主板50的输入端口连接，所述开关指令发出接收模块502与所述控制主板50的输入输出端口连接；微型压力传感器4通过信号线向压力传感信号接收模块501发出信息；
所述电动推杆60的开关控制器、升降杆8的开关控制器与直线开关控制器上均设有接收指令模块、启动开关模块、开关信号发出模块，接收指令模块用以接收开关指令发出模块502的开关指令信息，所述启动开关模块用以接收所述开关指令发出模块502的开关指令信息实现其开启与关闭，开关信号发出模块用来向所述开启关闭信息接收模块503发出设备开启完成与设备关闭完成信息；
所述绿色指示灯100与红色指示灯101的开关控制器均设有接收指令模块用以接收开关指令发出模块502的开关指令信息，均设有启动开关模块，所述启动开关模块用以接收所述开关指令发出模块502的开关指令信息实现其开启与关闭。
服务器5的开关指令发出接收模块502向所述绿色指示灯100的开关控制器上的接收指令模块发出信号，接收到开关信号后所述绿色指示灯100的开关控制器的启动开关模块打开绿色指示灯100，当绿色指示灯100亮起，锻炼者可以躺着杠铃座上，触发微型压力传感器4，微型压力传感器4向压力传感信号接收模块501发出信号受挤压，人进行活动举哑铃，活动完成后，锻炼人员走开，所有微型压力传感器4不受到挤压时，不在向压力传感信号接收模块502发出信号，控制主板50长时间能接受压力传感信号接收模块发出的挤压信息，然后控制主板50因人走后所述压力传感信号接收模块502接收不到信号，也不在想控制主板发出信号；
这时，所述控制主板50通过开关指令发出接收模块502向绿色指示灯100的开关控制器的接收指令模块发出关闭指令，所述绿色指示灯101的开关控制器接收关闭指令后通过其启动开关信号模块关闭所述绿色指示灯101亮光，表示进入不能使用；
所述控制主板50通过开关指令发出接收模块502向所述红色指示灯101的开关控制器的接收指令模块发出开启指令，所述红色指示灯101的开关控制器接收开启指令后通过其启动开关信号模块启动所述红色指示灯101亮光，表示进入清洁状态；
同时，所述控制主板50通过开关指令发出接收模块502向所述电动推杆60的开关控制器的接收指令模块发出开启指令，所述电动推杆60的开关控制器接收开启指令后通过其启动开关信号模块启动所述电动推杆60，电动推杆60的延伸杆将挤压杆63朝向所述清洁棉块64挤压，电动推杆60开启完毕后，所述电动推杆60的开关控制器的开关信号发出模块向所述控制主板50的开启关闭信息接收模块503发出电动推杆60完成开启信息，开启关闭信息接收模块503接收到电动推杆60完成开启的信息后向控制主板50发出信号；
所述控制主板50通过开关指令发出模块502向所述升降杆8的开关控制器的接收指令模块发出开启信号，所述升降杆8的开关控制器的接收指令模块接收到开启信号后其启动开关模块将升降杆8启动，升降杆8升起将连接杆7下方的清洁棉块64拉出所述清洁液箱6，当升降杆8开启完成后，清洁棉块64的底部位于所述杠铃座的上方，所述升降杆8开启后通过其开关控制器的开关信号发出模块向所述开启关闭信息接收模块503发出升降杆8升起完成信息，开启关闭信息接收模块503接收到升降杆8升起完成的信息后向控制主板50发出信号，控制主板50通过开关指令发出接收模块502向所述电动推杆60的开关控制器的接收指令模块发出关闭指令，所述电动推杆60的开关控制器接收关闭指令后通过其启动开关信号模块关闭所述电动推杆60，电动推杆60的延伸杆将挤压杆63回缩，电动推杆60回缩关闭完毕后，所述电动推杆60的开关控制器的开关信号发出模块向开启关闭信息接收模块503发出电动推杆60完成关闭信息控制主板50发出信号；
开启关闭信息接收模块503接收到升降杆8升起完成的信息发送给控制主板后，所述控制主板50通过开关指令发出接收模块502向伺服电机91开关控制器的接收指令模块发出开启指令，所述伺服电机的开关控制器接收开启指令后通过其启动开关信号模块启动所述伺服电机91，伺服电机91带动直线在直线上完成一个直线上一个来回擦拭，所述伺服电机91通过其开关控制器的开关信号发出模块向所述开启关闭信息接收模块503发出伺服电机91完成滑块90在直线上完成一个直线往复来回完成信息，开启关闭信息接收模块503接收到伺服电机91完成滑块90在直线上完成一个直线往复来回完成的信息后向控制主板50发出信号，控制主板50通过开关指令发出接收模块502向所述伺服电机91的开关控制器的接收指令模块发出关闭指令，伺服电机91关闭，停止滑块90运动，同时控制主板50通过开关指令发出接收模块502向所述升降杆8的开关控制器的接收指令模块发出关闭指令，所述升降杆8的开关控制器接收关闭指令后通过其启动开关信号模块关闭所述升降杆8，升降杆8下降，升降杆8带动清洁棉块64重新进入到清洁液箱内，升降杆降落完毕后，所述升降杆8的开关控制器的开关信号发出模块向开启关闭信息接收模块503发出升降杆8完成关闭信息发给控制主板50信号；
随后，控制主板50通过开关指令发出接收模块502向所述红色指示灯101的开关控制器的接收指令模块发出关闭指令，所述红色指示灯101的开关控制器接收关闭指令后通过其启动开关信号模块关闭所述红色指示灯101，完成清洁状态；
然后，控制主板50开关指令发出接收模块502箱所述绿色指示灯100的开关控制器上的接收指令模块发出信号，接收到开关信号后所述绿色指示灯100的开关控制器的启动开关模块发出信号实现绿色指示灯100开关，当绿色指示灯100亮起，进入可以使用状态，等待下一个人使用。
以上显示和描述了本发明的基本原理、主要特征及本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
