一种力量训练器械的制作方法

作者:小编 发布时间:2026-07-19 01:00:44 次浏览

   输入关键词,如黄金提取,余热利用,硝化废酸回收等后点击搜索进行检索技术资料  导航:X技术最新专利休闲,运动,玩具,娱乐用品的装置及其制品制造技术  本

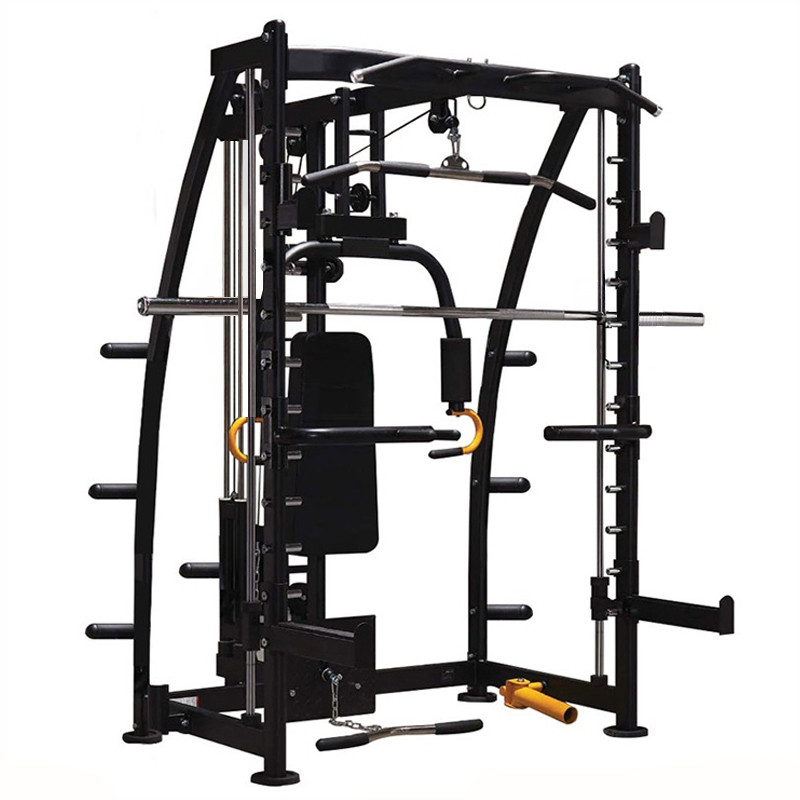

一种力量训练器械的制作方法(图1)

  输入关键词,如黄金提取,余热利用,硝化废酸回收等后点击搜索进行检索技术资料

  导航:X技术最新专利休闲,运动,玩具,娱乐用品的装置及其制品制造技术

  本专利针对现有腕力训练器角度不可调、适用性差的问题,设计了一种集成定位支撑、移动传动和多向调节功能的力量训练器械。通过支撑移动装置带动传动定位装置实现水平移动,结合传动驱动部件与定位联动部件的联动,可完成力量训练装置的多角度调整,提升器械的灵活性和适用范围,满足不同人群的训练需求。

  现在,人们对于健康的身体,完美体型的追求日益提高,对健康的身体越来越重视。但是枯燥乏味和功能单一的健身器械很难让人坚持运动下去。

  一种负重阻力、耐力及平衡力量训练器械是训练速度性耐力、速度性阻力以及增强各项身体机能的主导训练器械,它是以增强训练强度和增加锻炼时间来达到加强身体各相关部位肌肉和爆发力为目的。

  现有技术中,腕力训练器均为单独存在的,且腕力训练器的位置均为不能实现角度调节的,不能根据不同锻炼的适用人群来进行锻炼作业,限制了不同程度不同情况下的使用,降低了锻炼的使用效果。

  本实用新型的目的在于提供一种力量训练器械,以解决上述背景技术中提出的问题。

  本实用新型的技术方案是:包括定位支撑装置、支撑移动装置、传动定位装置和安装在传动定位装置输出端处的力量训练装置,所述支撑移动装置安装在定位支撑装置的顶部,所述传动定位装置安装在支撑移动装置的传送端处,所述传动定位装置包括传动驱动部件、定位联动部件和传动连接部件,所述传动驱动部件安装在支撑移动装置的端部,所述传动驱动部件与定位联动部件传动连接,所述传动连接部件的一端与定位联动部件连接,另一端与力量训练装置连接。

  在本实用新型一较佳实施例中,所述定位支撑装置包括第一台板、第二台板、两个支撑腿和若干支撑柱,若干所述支撑柱呈矩形结构分布在第一台板与第二台板之间,两个所述支撑腿对称设置在第二台板的底部,每个所述支撑腿均呈竖直状态设置。

  在本实用新型一较佳实施例中,所述支撑移动装置包括承载容纳箱、辅助移动部件和滑动驱动部件,所述辅助移动部件安装在第一台板的顶部,所述承载容纳箱安装在辅助移动部件的顶部,所述滑动驱动部件设置在承载容纳箱的背部且与承载容纳箱固定连接。

  在本实用新型一较佳实施例中,所述承载容纳箱为框型结构,所述承载容纳箱顶部与两个相对的侧壁均为敞口状,所述承载容纳箱的顶部设有一体成型的盖板,所述辅助移动部件包括两个对称分布在承载容纳箱顶部的滑动组件,每个滑动组件包括滑动块和滑动导轨,所述滑动导轨安装在第一台板的顶部,所述滑动块安装在承载容纳箱的底部,所述滑动块与滑动导轨滑动配合。

  在本实用新型一较佳实施例中,所述滑动驱动部件包括滑动定位板、定位齿条、转动齿轮、转动固定板和第一电机,所述滑动定位板安装在承载容纳箱的背部侧壁上,所述定位齿条设置在滑动定位板的底部,所述转动固定板的顶部与滑动定位板的底部固定连接,转动固定板的底部与第一台板的底部固定连接,所述第一电机安装在转动固定板的侧壁上,所述转动齿轮设置在转动固定板远离第一电机的另一侧,第一电机的主轴贯穿转动固定板与转动齿轮转动连接,所述转动齿轮与定位齿条啮合。

  在本实用新型一较佳实施例中,所述传动驱动部件包括第二电机、竖直承载板、传动皮带和两个对称分布在第二电机两侧的传动驱动组件,每个传动驱动组件均与第二电机传动连接,所述竖直承载板安装在承载容纳箱内,所述第二电机安装在竖直承载板上,所述竖直承载板远离第二电机的一侧设有第一皮带轮,所述第二电机的主轴沿着水平方向贯穿竖直承载板与第一皮带轮转动连接,两个传动驱动组件均安装在承载容纳箱内的底部,每个传动驱动组件包括垫高块、第一传动轴、第二皮带轮和第一伞齿,所述第一传动轴贯穿垫高块设置,所述第二皮带轮和第一伞齿分别设置在第一传动轴的两端,且第二皮带轮靠近第二电机设置,所述传动皮带套设在第一皮带轮和两个第二皮带轮上。

  在本实用新型一较佳实施例中,所述定位联动部件包括第一联动块、第二传动轴、T字形连接轴和两个双面齿,所述T字形连接轴的横向两端分别与两个垫高块连接,所述第一联动块安装在T字形连接轴的另一端,所述第二传动轴贯穿第一联动块,两个双面齿分别套设在第二传动轴的两端,两个双面齿与两个第一伞齿一一对应,每个第一伞齿均与一个双面齿啮合。

  在本实用新型一较佳实施例中,所述传动连接部件包括第二联动块、联动弯杆、第三传动轴和第二伞齿,所述联动弯杆的一端与其中一个双面齿的端部连接,另一端向双面齿的侧部延伸,所述第二联动块安装在联动弯杆的另一端处,所述第三传动轴贯穿第二联动块设置,所述第二伞齿安装在第三传动轴靠近双面齿的一端,所述第二伞齿与双面齿啮合。

  在本实用新型一较佳实施例中,所述力量训练装置包括传动部件、安装定位部件和定位训练部件,所述传动部件的一端与第三传动轴远离第二伞齿的一端连接,所述安装定位部件安装在传动部件的另一端,所述定位训练部件能拆卸的安装在安装定位部件上。

  在本实用新型一较佳实施例中,所述传动部件包括连接框形杆和两个定位支撑板,两个定位支撑板分别设置在连接框形杆的外侧壁上,所述连接框形杆的一端能拆卸的安装在第三传动轴上,所述安装定位部件包括矩形定位板和活动限位板,所述活动限位板能拆卸的安装在矩形定位板的侧壁上,所述定位训练部件包括腕力训练器和两个滑动承载块,两个滑动承载块能够移动的设置在活动限位板上,腕力训练器的侧壁固定安装在两个滑动承载块上。

  本实用新型通过改进在此提供一种力量训练器械,与现有技术相比,具有如下改进及优点:

  (1)首先根据锻炼人群不同的使用习惯,通过支撑移动装置带动传动定位装置在定位支撑装置上进行位置移动,将锻炼人群需要使用到的力量训练装置驱动至待使用人群的位置,完成锻炼作业,提高了整个锻炼装置的灵动性,实现对不同锻炼使用人群均能完成锻炼作业。

  (2)通过传动驱动部件带动定位联动部件和传动连接部件转动,因为定位联动部件和传动连接部件之间能够实现锁定和分离,则能带动力量训练装置完成左右和前后的位置调整作业,提高了整个装置的使用范围,提高了装置的适用性。

  附图标记说明:定位支撑装置1,第一台板1a,第二台板1b,支撑腿1c,支撑柱1d,支撑移动装置2,承载容纳箱2a,辅助移动部件2b,滑动驱动部件2c,滑动定位板2c1,定位齿条2c2,转动齿轮2c3,转动固定板2c4,第一电机2c5,盖板2d,滑动组件2e,滑动块2e1,滑动导轨2e2,传动定位装置3,传动驱动部件3a,定位联动部件3b,第一联动块3b1,第二传动轴3b2,T字形连接轴3b3,双面齿3b4,传动连接部件3c,第二联动块3c1,联动弯杆3c2,第三传动轴3c3,第二伞齿3c4,第二电机3d,竖直承载板3e,传动皮带3f,传动驱动组件3g,垫高块3g1,第一传动轴3g2,第二皮带轮3g3,第一伞齿3g4,第一皮带轮3h,力量训练装置4,传动部件4a,连接框形杆4a1,定位支撑板4a2,安装定位部件4b,矩形定位板4b1,活动限位板4b2,定位训练部件4c,腕力训练器4c1,滑动承载块4c2。

  下面将结合附图1至图8对本实用新型进行详细说明,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

  本实用新型通过改进在此提供一种力量训练器械,如图1-图8所示,包括定位支撑装置1、支撑移动装置2、传动定位装置3和安装在传动定位装置3输出端处的力量训练装置4,上述的定位支撑装置1、支撑移动装置2、传动定位装置3共同构成本实用新型所述的定位系统。所述支撑移动装置2安装在定位支撑装置1的顶部,所述传动定位装置3安装在支撑移动装置2的传送端处,所述传动定位装置3包括传动驱动部件3a、定位联动部件3b和传动连接部件3c,所述传动驱动部件3a安装在支撑 移动装置的端部,所述传动驱动部件3a与定位联动部件3b传动连接,所述传动连接部件3c的一端与定位联动部件3b连接,另一端与力量训练装置4连接。

  工作原理:当需要调整力量训练装置4的位置时,首先通过支撑移动装置2带动传动定位装置3在水平方向的移动,在水平位置进行对力量训练装置4进行初步调节,实现初步移动至待训练人群的位置处,再通过传动驱动部件3a带动定位联动部件3b和传动连接部件3c转动,完成对力量训练装置4在左右和前后位置上的调整,实现将力量训练装置4移动至待训练人群最适宜的锻炼位置。

  所述定位支撑装置1包括第一台板1a、第二台板1b、两个支撑腿1c和若干支撑柱1d,若干所述支撑柱1d呈矩形结构分布在第一台板1a与第二台板1b之间,两个所述支撑腿1c对称设置在第二台板1b的底部,每个所述支撑腿1c均呈竖直状态设置,第一台板1a和第二台板1b的设置实现了对支撑移动装置2的承载作业,能够稳定的实现对力量训练装置4的位置的移动以及调整,实现对待训练人群的锻炼作业。

  所述支撑移动装置2包括承载容纳箱2a、辅助移动部件2b和滑动驱动部件2c,所述辅助移动部件2b安装在第一台板1a的顶部,所述承载容纳箱2a安装在辅助移动部件2b的顶部,所述滑动驱动部件2c设置在承载容纳箱2a的背部且与承载容纳箱2a固定连接,通过辅助移动部件2b和滑动驱动部件2c的同步作业,实现对传动驱动部件3a和定位联动部件3b的支撑作业,完成对力量训练装置4的位置调整作业,实现对待锻炼人群的进行最适宜锻炼位置的调整。

  所述承载容纳箱2a为框型结构,所述承载容纳箱2a顶部与两个相对的侧壁均为敞口状,所述承载容纳箱2a的顶部设有一体成型的盖板2d,所述辅助移动部件2b包括两个对称分布在承载容纳箱2a顶部的滑动组件2e,每个滑动组件2e包括滑动块2e1和滑动导轨2e2,所述滑动导轨2e2安装在第一台板1a的顶部,所述滑动块2e1安装在承载容纳箱2a的底部,所述滑动块2e1与滑动导轨2e2滑动配合,承载容纳箱2a呈框型结构且为中空状,能完成对传动驱动部件3a和定位联动部件3b的安装作业,因为力量训练部件安装在传动连接部件3c的输出端处,则能带动力量训练部件的位置移动,实现对训练位置的区域调整,完成对不同锻炼人群均能进行锻炼肌肉作业。

  所述滑动驱动部件2c包括滑动定位板2c1、定位齿条2c2、转动齿轮2c3、转动固定板2c4和第一电机2c5,所述滑动定位板2c1安装在承载容纳箱2a的背部侧壁上,所述定位齿条2c2设置在滑动定位板2c1的底部,所述转动固定板2c4的顶部与滑动定位板2c1的底部固定连接,转动固定板2c4的底部与第一台板1a的底部固定连接,所述第一电机2c5安华体会股份有限公司装在转动固定板2c4的侧壁上,所述转动齿轮2c3设置在转动固定板2c4远离第一电机2c5的另一侧,第一电机2c5的主轴贯穿转动固定板2c4与转动齿轮2c3转动连接,所述转动齿轮2c3与定位齿条2c2啮合,通过第一电机2c5带动转动齿轮2c3转动,因为转动齿轮2c3与定位齿条2c2啮合,则能带动定位齿条2c2和滑动定位板2c1移动,又因为滑动定位板2c1与承载容纳腔的侧壁固定连接,则能带动整个承载容纳箱2a沿着水平方向移动实现对力量训练装置4在水平方向上的移动作业,完成不同待锻炼人群的锻炼作业。

  所述传动驱动部件3a包括第二电机3d、竖直承载板3e、传动皮带3f和两个对称分布在第二电机3d两侧的传动驱动组件3g,每个传动驱动组件3g均与第二电机3d传动连接,所述竖直承载板3e安装在承载容纳箱2a内,所述第二电机3d安装在竖直承载板3e上,所述竖直承载板3e远离第二电机3d的一侧设有第一皮带轮3h,所述第二电机3d的主轴沿着水平方向贯穿竖直承载板3e与第一皮带轮3h转动连接,两个传动驱动组件3g均安装在承载容纳箱2a内的底部,每个传动驱动组件3g包括垫高块3g1、第一传动轴3g2、第二皮带轮3g3和第一伞齿3g4,所述第一传动轴3g2贯穿垫高块3g1设置,所述第二皮带轮3g3和第一伞齿3g4分别设置在第一传动轴3g2的两端,且第二皮带轮3g3靠近第二电机3d设置,所述传动皮带3f套设在第一皮带轮3h和两个第二皮带轮3g3上,当需要通过传动驱动部件3a带动定位联动部件3b驱动作业时,则通过第二电机3d带动第一皮带轮3h转动,又因为每个第一伞齿3g4均通过第一传动轴3g2连接,第一传动轴3g2的另一端与第二皮带轮3g3连接,因为第一皮带轮3h和两个第二皮带轮3g3上套设有传动皮带3f,则能带动传动皮带3f转动,则带动两个第一伞齿3g4转动,又因为两个第一伞齿3g4与定位联动部件3b传动连接,则能带动定位联动部件3b转动,实现对传动连接部件3c的驱动,又因为力量训练装置4安装在传动连接部件3c的输出端处,则能带动力量训练装置4进行位置改变。

  所述定位联动部件3b包括第一联动块3b1、第二传动轴3b2、T字形连接轴3b3和两个双面齿3b4,所述T字形连接轴3b3的横向两端分别与两个垫高块3g1连接,所述第一联动块3b1安装在T字形连接轴3b3的另一端,所述第二传动轴3b2贯穿第一联动块3b1,两个双面齿3b4分别套设在第二传动轴3b2的两端,两个双面齿3b4与两个第一伞齿3g4一一对应,每个第一伞齿3g4均与一个双面齿3b4啮合,当两个第一伞齿3g4在转动过程中,又因为每个第一伞齿3g4均与一个双面齿3b4啮合,则能带动双面齿3b4转动,又因为两个双面齿3b4均与传动连接部件3c连接,则能带动传动连接部件3c转动,实现力量的传递作业,完成对力量训练装置4的带动作业。

  所述传动连接部件3c包括第二联动块3c1、联动弯杆3c2、第三传动轴3c3和第二伞齿3c4,所述联动弯杆3c2的一端与其中一个双面齿3b4的端部连接,另一端向双面齿3b4的侧部延伸,所述第二联动块3c1安装在联动弯杆3c2的另一端处,所述第三传动轴3c3贯穿第二联动块3c1设置,所述第二伞齿3c4安装在第三传动轴3c3靠近双面齿3b4的一端,所述第二伞齿3c4与双面齿3b4啮合,因为联动弯杆3c2的一端与一个双面齿3b4的端部连接,另一端与第二联动块3c1连接,第三传动轴3c3贯穿第二联动块3c1设置,第二伞齿3c4和力量训练装置4分别设置在第三传动轴3c3的两端,则能带动第二伞齿3c4转动和力量训练装置4的位置改变,实现力的传递作业。

  所述力量训练装置4包括传动部件4a、安装定位部件4b和定位训练部件4c,所述传动部件4a的一端与第三传动轴3c3远离第二伞齿3c4的一端连接,所述安装定位部件4b安装在传动部件4a的另一端,所述定位训练部件4c能拆卸的安装在安装定位部件4b上,通过传动部件4a将转动力带动至安装定位部件4b和定位训练部件4c上,则能完成对定位训练部件4c的位置驱动,实现对定位训练部件4c传递至不同的训练位置,完成对不同训练人群的训练作业。

  所述传动部件4a包括连接框形杆4a1和两个定位支撑板4a2,两个定位支撑板4a2分别设置在连接框形杆4a1的外侧壁上,所述连接框形杆4a1的一端能拆卸的安装在第三传动轴3c3上,所述安装定位部件4b包括矩形定位板4b1和活动限位板4b2,所述活动限位板4b2能拆卸的安装在矩形定位板4b1的侧壁上,所述定位训练部件4c包括腕力训练器4c1和两个滑动承载块4c2,两个滑动承载块4c2能够移动的设置在活动限位板4b2上,腕力训练器4c1的侧壁固定安装在两个滑动承载块4c2上,因为当训练人群在使用腕力训练器4c1锻炼时,首先手需要握住腕力训练器4c1的一端,通过小臂与腕力训练器4c1另一端的抵压,完成腕力的训练作业,又因为在腕力的训练过程中,整个腕力训练器4c1会发生位置移动,则两个滑动承载块4c2会在活动限位板4b2内移动,实现腕力训练器4c1的位置移动,完成对待训练人群的腕力训练作业。
